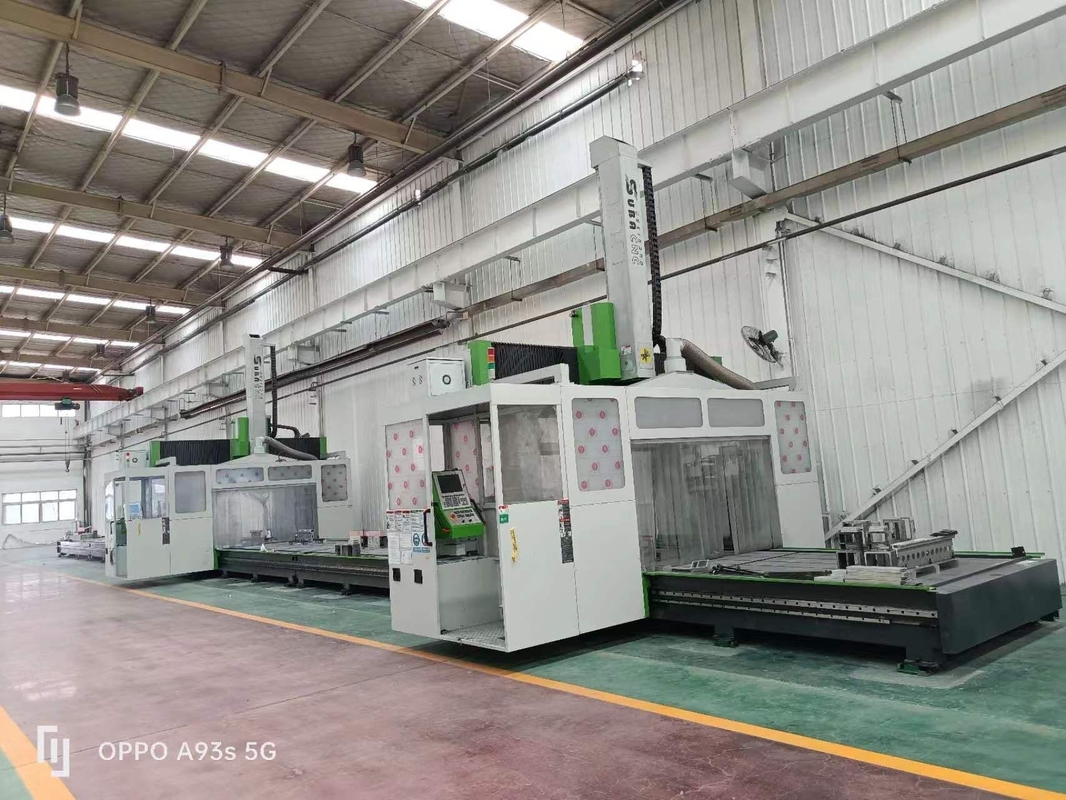

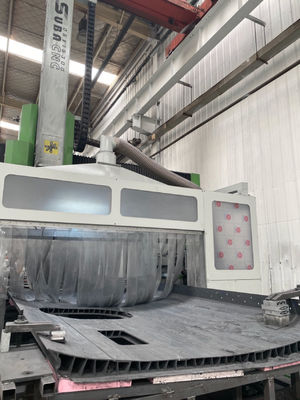

Máquina de grabado de pórtico 5 Ejes Centro de mecanizado de fibra de carbono compuesto

Name: Máquina de grabado de pórtico 5 Ejes Centro de mecanizado de fibra de carbono compuesto
Brand: Qingdao SUBA CNC Technology Co., Ltd.
SKU: Personalizado bajo demanda
Availability: InStock

Nombre De La Marca:	SUBA
Número De Modelo:	Personalizado bajo demanda
MOQ:	1 juego
Precio:	bargaining
Condiciones De Pago:	T/T, L/C

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Viaje de Uno-AXIS:

+30° a -120°

el controlador:

Fanuc/Mitsubishi/Siemens

Número de ejes:

Viajes en el eje X:

Las demás:

Capacidad del cargador de herramientas:

8 herramientas

Viaje de Y-AXIS:

30000 mm

Capacidad de la fuente:

100SET

Resaltar:

Centro de mecanizado de grabado de 5 ejes

Centro de mecanizado de fibra de carbono en el eje 5

Mecanizado del quinto eje del pórtico

Descripción de producto

Máquina de grabado con centro de mecanizado de cinco ejes de fibra de carbono compuesta

Descripción del producto:

El centro de mecanizado de pórtico de cinco ejes se ha desarrollado a través de investigaciones en profundidad sobre las necesidades de producción y procesamiento de la industria del transporte ferroviario,evolucionando desde los centros de mecanizado CNC más avanzados del mundoLa plataforma de trabajo del equipo puede alcanzar una longitud de 52 metros, capaz de satisfacer las necesidades de mecanizado de la mayoría de los perfiles de la industria del transporte ferroviario en el mercado.

Capacidad de procesamiento:

Esta máquina es un centro de procesamiento de perfiles compuestos CNC que integra la perforación, el golpe y el fresado.placas de base, y accesorios de perfiles para trenes de alta velocidad, UEM y metros.el corte rápido en línea recta de longitudes largas y el corte oblicuo en cualquier ángulo; el centro de mecanizado de cinco ejes puede cambiar automáticamente los cortadores de fresado correspondientes de acuerdo con los requisitos para la perforación y la ranura,lograr un enlace de cinco ejes para completar el mecanizado de perfiles rectos y curvos, así como la perforación frontal y lateral, etc. El equipo está equipado con una revista de herramientas que puede almacenar varias herramientas y hojas de sierra en diferentes cantidades,que se seleccionan y sustituyen automáticamente por el programa durante el proceso de mecanizado.

Materiales de procesamiento:

Apta para el procesamiento de diversos perfiles de aluminio, metales de cobre y no metales;

Ampliamente aplicado en materiales de procesamiento tales como compuestos, perfiles de aluminio, fibra de vidrio, sustitutos de madera, fibra de carbono, PVC, madera, poliuretano, etc.adecuado para el procesamiento inteligente en campos como el tránsito ferroviario, aeroespacial, camiones refrigerados, vehículos recreativos, refugios, barcos y yates.

Tabla de parámetros del centro de mecanizado de pórtico único de cinco ejes
Número	Modelo	Se trata de una serie de medidas que se aplican a las empresas.
1	Ruta de tratamiento
1.1	Duración del recorrido del eje X (mm)	2100
1.2	Víaje del eje Y (mm)	32600
1.3	Víaje del eje Z (mm)	1000
1.4	Viaje en el eje A (grados)	± 120°
1.5	Viaje en el eje C (grados)	± 320°
1.6	Distancia mínima desde el eje A centro de rotación a la superficie de la mesa de trabajo (mm)	200
2	Bancos de trabajo
2.1	Dimensiones del banco de trabajo (mm)	30000*1500
2.2	Bancos de trabajo	Equipado con herramientas de perfil personalizadas
3	El eje	Un juego.
2.1	Especificación de las esferas cónicas	Las condiciones de los servicios de seguridad
2.2	Velocidad del husillo	El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 será el siguiente:
3.3	Potencia del motor (KW)	Italia Oli velocidad 24-29kw
3.4	Torque de trabajo	19.1/23.3NM
3.5	Sistema de refrigeración por husillo	Refrigeración por aceite (refrigeración por aceite de la máquina)
4	Cabeza de cinco ejes	Un conjunto
4.1	Motor de servicio	Yaskawa Servo Motors de Japón
4.2	Potencia del servo del eje A	750w
4.3	Potencia del servo del eje C	850w
4.4	Encóder del servomotor (tipo absoluto del bus)	20 bits
4.5	Caja de cambios	Accionamiento armónico
4.6	Torque máximo continuo	de una longitud de longitud igual o superior a
4.7	Torque máximo	570Nm
5	Alimentos para animales
3.1	Velocidad de travesía rápida en el eje X (m/min)	35000
3.2	Velocidad de travesía rápida en el eje Y (m/min)	35000
4.3	Velocidad de travesía rápida en el eje Z (m/min)	15000
5.4	Velocidad de travesía rápida en el eje A (m/min)	27
5.5	Velocidad de travesía rápida en el eje C (m/min)	34
6	Velocidad de travesía rápida en el eje X (m/min)
6.1	X ejeEje X	± 0,05 mm/m
6.2	Acero YY- eje	± 0,05 mm/m
6.3	Acero ZZ.- eje	± 0,05 mm/m
6.4	Un ejeA. No- eje	1 arco dividido 1
6.5	Accesorios para vehículosC. Las- eje	1 arco dividido 1
7	(mm) Repetibilidad (mm)
7.1	X ejeEje X	Se aplicarán las siguientes medidas:
7.2	Acero YY- eje	± 0,049 mm/m
7.3	Acero ZZ.- eje	± 0,045 mm/m
7.4	Un ejeA. No- eje	1 arco dividido 1
7.5	Accesorios para vehículosC. Las- eje	1 arco dividido 1
8	Revista de herramientas
8.1	Configuración del cargador de herramientas	Revista de herramientas de disco
8.2	Especificaciones de las revistas de herramientas	Las condiciones de los servicios de seguridad
8.3	Capacidad del cargador de herramientas	8 manijas
8.4	Diámetro máximo de la herramienta (mm)	60
8.5	Duración máxima de la herramienta (mm)	300
8.6	Peso máximo de la herramienta (kg)	6
9	Peso total	Alrededor de 30 toneladas.
10	Potencia total de la máquina	50 kW
