Nombre

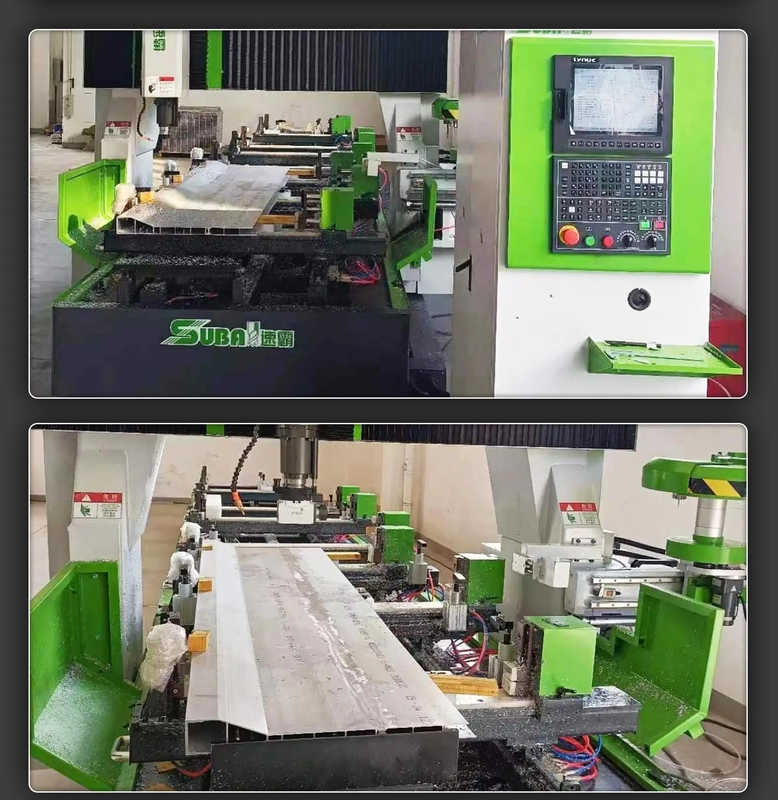

Centro de procesamiento de piezas de trenes de metro de alta velocidad

Rutas de procesamiento (X*Y*Z)

Las medidas siguientes se aplicarán a los vehículos de las categorías M1 y M2:

Máquinas herramienta integradas

Soldadura de acero cuadrado de pared pesada, con procesamiento de soldadura de bandas de acero gruesas en la superficie mecanizada, todas las partes del cuerpo del lecho de pórtico están soldadas con costillas de refuerzo,(diseñado y fabricado mediante análisis de elementos finitos) el cuerpo de la cama y el pórtico, todas las superficies mecanizadas han sido formadas por fresado CNC de cinco ejes.

Bancos de trabajo

Superficie de banco de trabajo neumático de sujeción rápida de perfil personalizado

Consola

Cabinet de distribución independiente

Motor de eje

Taiwán Jianchun Servo Machine Eje 7.5KW Eje de cambio de herramientas neumático, Servo Motor de Beijing Chaotong, Velocidad máxima del eje 12000 RPM (baja velocidad con alto par,el par alcanza su máximo a velocidades más bajas) + 8 Disc Tool Magazine.

Sistema de refrigeración por husillo

Sistema de refrigeración de alta potencia, aire frío a baja temperatura.

Revista de herramientas

8 cargadores de herramientas cónicos

Conjuración del mango del cuchillo

El mango del cuchilloBT40

Número de asas del cuchillo

8 manijas

Velocidad del husillo

Motor de eje de servo 0-12000 rpm

Sistema de transmisión

X/Y es un accionamiento de rack de tierra de precisión, y el eje Z es accionado por un tornillo TBI de Taiwán.

Motor de transmisión

Servomotor de autobús japonés Yaskawa de valor absoluto (eje Y con dos motores en un lado, siendo el eje Z un motor con freno) (No necesita volver al origen mecánico al arranque,tiene una función de memoria para el procesamiento directo)

El conductor

El valor absoluto del bus Yaskawa servo accionado (motor de doble accionamiento del eje Y)

Ferrocarril

El ferrocarril guía de Taiwan CSK

Rueda de mano

Equipados con volante

Sistema de control

Sistema de control del valor absoluto de los autobuses de nueva generación de Taiwán (funcionamiento rápido, estable y eficiente)

Componentes principales de los aparatos eléctricos

Siemens de Alemania

Velocidad de procesamiento

5m/min-20m/min (la velocidad de procesamiento se determina en función de la herramienta y el material utilizados por el cliente)

Velocidad en ralentí

En el eje X/Y 40 m/min, en el eje Z 15 m/min

Repetibilidad del posicionamiento

± 005En el caso de los/m

Sistema de lubricación

Sistema de lubricación automática (bomba de engranajes de alta potencia, lubricador volumétrico.

Cables de máquinas herramienta

Marca Igus de Alemania

Voltado de trabajo

Producir de acuerdo con el voltaje del país del cliente.

Requisitos para las fuentes de aire

0.6-0.8Mpa
